VDMTools全体像¶
動作環境¶
- Mac OS X
- Linux
- Windows XP/Vista/7
機能¶

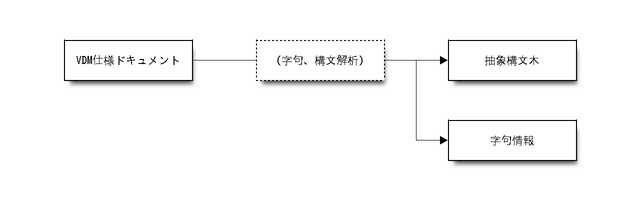

- 構文解析／チェック

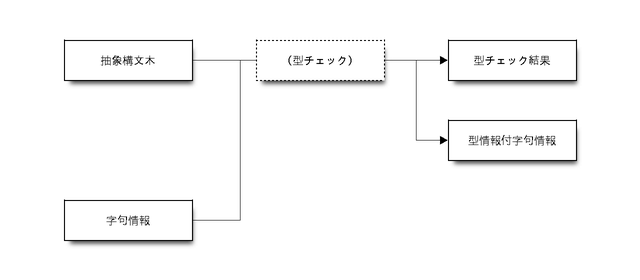

- 型チェック
- インタープリタ

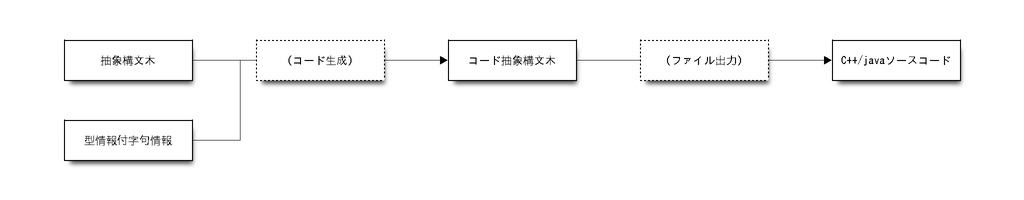

- C++/Javaコード生成

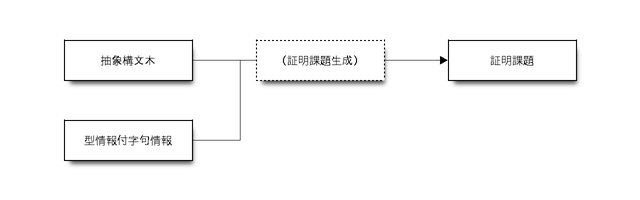

- 証明課題生成

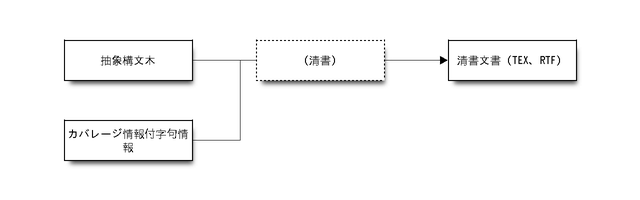

- 清書

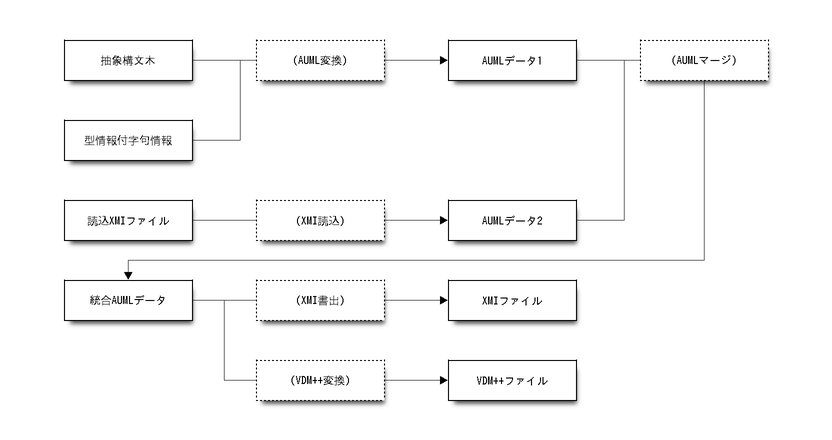

- UMLリンク
- JavaからVDM++への変換(現在未サポート)
ソースディレクトリ構成¶
VDMTools のソースディレクトリ構成を示す。 使用していないもの、基本機能に関連しないものは省略する。
.-+-code-+-api ... CORBAインターフェース実装、サンプル
| +-build ... ツールをビルドするためのファイル
| +-cg ... C++/javaコード生成実装
| +-dep
| +-diverse ... コマンドラインメインプログラム等
| +-errmsg ... 型チェックエラーメッセージ
| +-eval ... インタープリタ実装、清書機能実装
| +-java ... javaランタイムライブラリ
| +-java2vdm++ ... JavaVDM++変換手実装部分
| +-lib ... メタデータ実装等
| +-make_tools ... perl ツール類
| +-parser ... 構文解析実装
| +-pog ... 証明課題生成手実装部分
| +-pog-aux ... 証明課題生成手実装部分
| +-pog-pretty ... 証明課題生成手実装部分
| +-port ... OS間差異吸収
| +-qtgui ... GUI版GUI実装部分
| +-random ... 乱数実装
| +-recover ... 構文解析実
| +-servicemanager ... CORBA経由サービス実装(機能未使用)
| +-specfile ... 仕様ファイル操作
| +-specman ... 仕様ファイル管理手実装部分
| +-statsem ... 型チェック実装
| +-traces ... 組み合わせテスト実装
| +-transforms ... JavaVDM++変換手実装部分
| +-uml ... UMLリンク手実装部分
| +-utils ... 各種ユーティリティ
| +-vice ... vice手実装部
| +-win32 ... Windows用各種ファイル
| +-word ... MS Word 用ファイル
|
+-spec-+-ast ... 抽象構文木等基本データ構造定義、コード生成対象
| +-cg-spec ... C++/javaコード生成仕様、コード抽象構文木定義等一部コード生成対象
| +-dep-spec
| +-eval-spec ... インタープリタ仕様、動的意味定義等一部コード生成対象
| +-j2vtf-spec ... JavaVDM++変換仕様
| +-java2vdm ... JavaVDM++変換仕様、一部コード生成対象
| +-jss-spec ... JavaVDM++変換仕様、一部コード生成対象
| +-pog-aux-spec ... 証明課題生成仕様、コード生成対象
| +-pog-pretty-spec ... 証明課題生成仕様、コード生成対象
| +-pog-spec ... 証明課題生成仕様、コード生成対象
| +-specman-spec ... 仕様ファイル管理、ツール機能のインターフェース定義
| +-ss-spec ... 型チェック仕様
| +-stdlib-spec ... 標準ライブラリ仕様、コード生成用ファイル
| +-traces-spec ... 組み合わせテスト仕様
| +-transform-spec ... JavaVDM++変換仕様、一部コード生成対象
| +-uml-spec ... UMLリンク仕様、コード生成対象
|
+-doc----latex ... 清書機能に用いるスタイル
ライブラリ構成¶
| ライブラリ名 | 役割 |
|---|---|
| libCG-xx.a | C++/javaコード生成 |
| libCG.a | C++生成コード用ランタイムライブラリ |
| libMGR-xx.a | 仕様ファイル管理 |
| libPOG-xx.a | 証明課題生成 |
| libPOG_AUX-xx.a | 証明課題生成 |
| libPOG_PRETTY-xx.a | 証明課題生成 |
| libUML-xx.a | UMLリンク |
| libcorba-xx.a | CORBAインターフェース |
| libeval-xx.a | インタープリタ／清書 |
| libgen-xx.a | 仕様からのコード生成部分 |
| libj2v-xx.a | javaVDM変換 |
| libjss-xx.a | javaVDM変換 |
| libparser-xx.a | 構文解析 |
| libqtgui-xx.a | GUI |
| libservman-xx.a | CORBAサービス(機能未使用) |
| libspecfile-xx.a | 仕様文書管理 |
| libss-xx.a | 型チェック |
| libtrans-xx.a | javaVDM変換 |
| libvdm.a | メタデータ |
関連ソフトウエア¶
| Qt | GUIライブラリ |
| omniORB | CORBAライブラリ |
| bison/flex | C/C++上の構文解析、字句解析ツール(Linux,Mac OS X付属) |
| nuweb,fweb | ドキュメントツール |
| javacc | java上の構文解析ツール |
